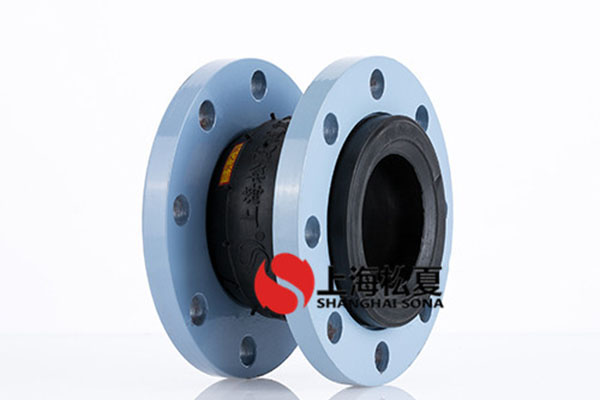

NBR丁腈耐油橡膠接頭
時間: 2019-06-27 16:03 瀏覽次數：
產品介紹：
耐油橡膠接頭又叫丁腈橡膠接頭，丁青橡膠接頭，丁晴橡膠接頭，其球體骨架材料選用聚酯簾布使綜合性能更加可靠，該工藝設計國內首創。
?、賰?nèi)膠層：丁腈橡膠(NBR)，可增強橡膠接頭的回彈性、壓縮永久變形、電性能、撕裂強度、耐水溶脹性、耐油、耐高溫等性能。內襯膠管層延伸至橡膠接頭法蘭的外端面，其性能是能夠防止水流的滲漏和沖刷。
?、诠羌軐樱憾‰嫦鹉z+氯丁橡膠+聚酯簾布;骨架材料選用強力高，斷裂強度≥190cN/tex，斷裂應力≥2.76GPa，彈性模量≥44N/tex，斷裂伸長率≥4%聚酯簾布。使內外層與骨架層的緊密結合，經過硫化成為一體，解決了橡膠接頭的熱伸脹及整體附著強度和耐壓性能，保證足夠的承受其真空度和水錘沖擊能力。
③外膠層：丁腈橡膠。丁腈橡膠英文代號NBR，該橡膠材料耐油、耐高溫、耐老化，拉伸強度≥13MPa，拉斷伸長率≥500%，拉斷永久變形≤30%，脆性耐溫≤-30℃，粘著強度≥2.0DN/m。由于橡膠接頭的外膠層暴露在空氣中，容易受外界因素的影響和被弄傷，這就需要接頭的外膠層具有抗油、耐熱、耐臭氧等特性。針對這些情況，我們使用了丁腈橡膠。通過合理的配方，丁腈橡膠主要適用：液壓油等油品，還有幾種特殊油類無法使用的(航空煤油、汽油、柴油)，丁腈橡膠使用溫度可達140℃，脆性溫度為-15℃~55℃。
?、芟鹉z接頭配套法蘭：專用開槽法蘭，我公司制造的橡膠接頭配套法蘭都是選用國家大型鋼鐵公司鋼材，材質為Q235-A，其化學成分、力學性能皆符合GB700-1998標準。從原料進廠到最終驗收，嚴格按照ISO9001質量體系執行。
產品特點：
耐油性極好，耐磨性較高，耐熱性較好，粘接力強， (耐油、包括液壓油、航空煤油等油類、耐高溫150度以下)
產品型號：
| 公稱通徑DN | 長度Lmm | 螺絲數 n | 螺栓孔直徑 mm | 螺栓孔中心圓直徑mm | 軸向位移 mm | 橫向位移mm | 偏轉角度（a1+a2） | ||
|
mm
|
Inch
|
伸長
|
壓縮
|
||||||
| 25 | 1 | 95 | 4 | 14 | 85 | 6 | 9 | 9 | 15 |
|
32
|
1 1/4
|
95 | 4 | 18 | 100 | 6 | 9 | 9 | 15 |
| 40 | 1 1/2 | 95 | 4 | 18 | 110 | 6 | 10 | 9 | 15 |
| 50 | 2 | 105 | 4 | 18 | 125 | 7 | 10 | 10 | 15 |
| 65 | 2 1/2 | 115 | 4 | 18 | 145 | 7 | 13 | 11 | 15 |
| 80 | 3 | 135 | 4 | 18 | 160 | 8 | 15 | 12 | 15 |
| 100 | 4 | 150 | 8 | 18 | 180 | 10 | 19 | 13 | 15 |
| 125 | 5 | 165 | 8 | 18 | 210 | 12 | 19 | 13 | 15 |
| 150 | 6 | 180 | 8 | 23 | 240 | 12 | 20 | 14 | 15 |
| 200 | 8 | 210 | 8 | 23 | 295 | 16 | 25 | 22 | 15 |
| 250 | 10 | 230 | 12 | 23 | 350 | 16 | 25 | 22 | 15 |
| 300 | 12 | 245 | 12 | 23 | 400 | 16 | 25 | 22 | 15 |
| 350 | 14 | 255 | 16 | 23 | 460 | 16 | 25 | 22 | 15 |
| 400 | 16 | 255 | 16 | 25 | 515 | 16 | 25 | 22 | 15 |
| 450 | 18 | 255 | 20 | 25 | 565 | 16 | 25 | 22 | 15 |
| 500 | 20 | 255 | 20 | 25 | 620 | 16 | 25 | 22 | 15 |
| 600 | 24 | 260 | 20 | 30 | 725 | 16 | 25 | 22 | 15 |
| 700 | 28 | 260 | 24 | 30 | 840 | 16 | 25 | 22 | 15 |
| 800 | 32 | 260 | 24 | 34 | 950 | 16 | 25 | 22 | 15 |
| 900 | 36 | 260 | 28 | 34 | 1050 | 16 | 25 | 22 | 15 |
| 1000 | 40 | 260 | 28 | 34 | 1160 | 18 | 26 | 24 | 15 |
| 1200 | 48 | 260 | 32 | 41 | 1380 | 18 | 26 | 24 | 15 |
| 1400 | 56 | 260 | 36 | 34 | 1560 | 20 | 28 | 26 | 15 |
| 1600 | 64 | 350 | 40 | 34 | 1760 | 25 | 28 | 30 | 10 |
| 1800 | 72 | 400 | 44 | 41 | 1970 | 25 | 30 | 30 | 10 |
| 2000 | 80 | 450 | 48 | 48 | 2180 | 25 | 30 | 30 | 10 |
| 2200 | 88 | 500 | 52 | 43 | 2390 | 25 | 35 | 30 | 10 |
| 2400 | 96 | 500 | 56 | 43 | 2600 | 25 | 35 | 30 | 10 |
| 2600 | 104 | 500 | 60 | 48 | 2810 | 25 | 35 | 30 | 10 |
| 2800 | 112 | 500 | 64 | 48 | 3020 | 25 | 35 | 30 | 10 |
| 3000 | 120 | 500 | 68 | 48 | 3220 | 25 | 35 | 30 | 10 |
| 3200 | 128 | 500 | 72 | 36 | 3430 | 25 | 35 | 30 | 10 |
安裝說明：
1、單球體橡膠接頭可大大降低管道系統的震動和噪聲，可根本上解決各類管路的接口位移，軸向伸縮及不同心度等問題。
2、單球體橡膠接頭根據材料不同可制成耐酸、耐堿、耐腐蝕、耐油、耐熱等各類品種，適應多種介質和環境。
3、單球體橡膠接頭的材料屬極性橡膠，密封性好，重量輕，安裝維修方便、使用壽命長，但避免與鋒利金屬器械接觸，以免刺破球體。
4、如架空使用可配彈性支架，安裝時螺栓要用對角法上緊。
5、如管路壓力過高時，應用極限螺栓將兩端法蘭連在一起。
6、法蘭連接標準采用GB9119-2000標準，如用其它標準，可另行說明。本產品工作壓力等級分0.6MPa，1.0MPa，1.6MPa，2.5MPa。
